Шариковые или роликовые подшипники: как выбрать правильно

От типа подшипника зависит, как долго проработает оборудование. Шариковые и роликовые модели отличаются по нагрузке, скорости и устойчивости к ударам. Если поставить неподходящий вариант, деталь быстро перегреется, износится и выведет из строя весь узел. Чтобы этого не произошло, разберем основные отличия и критерии выбора.

В чем разница конструкций

Главное отличие - форма тел качения и площадь их контакта с дорожкой.

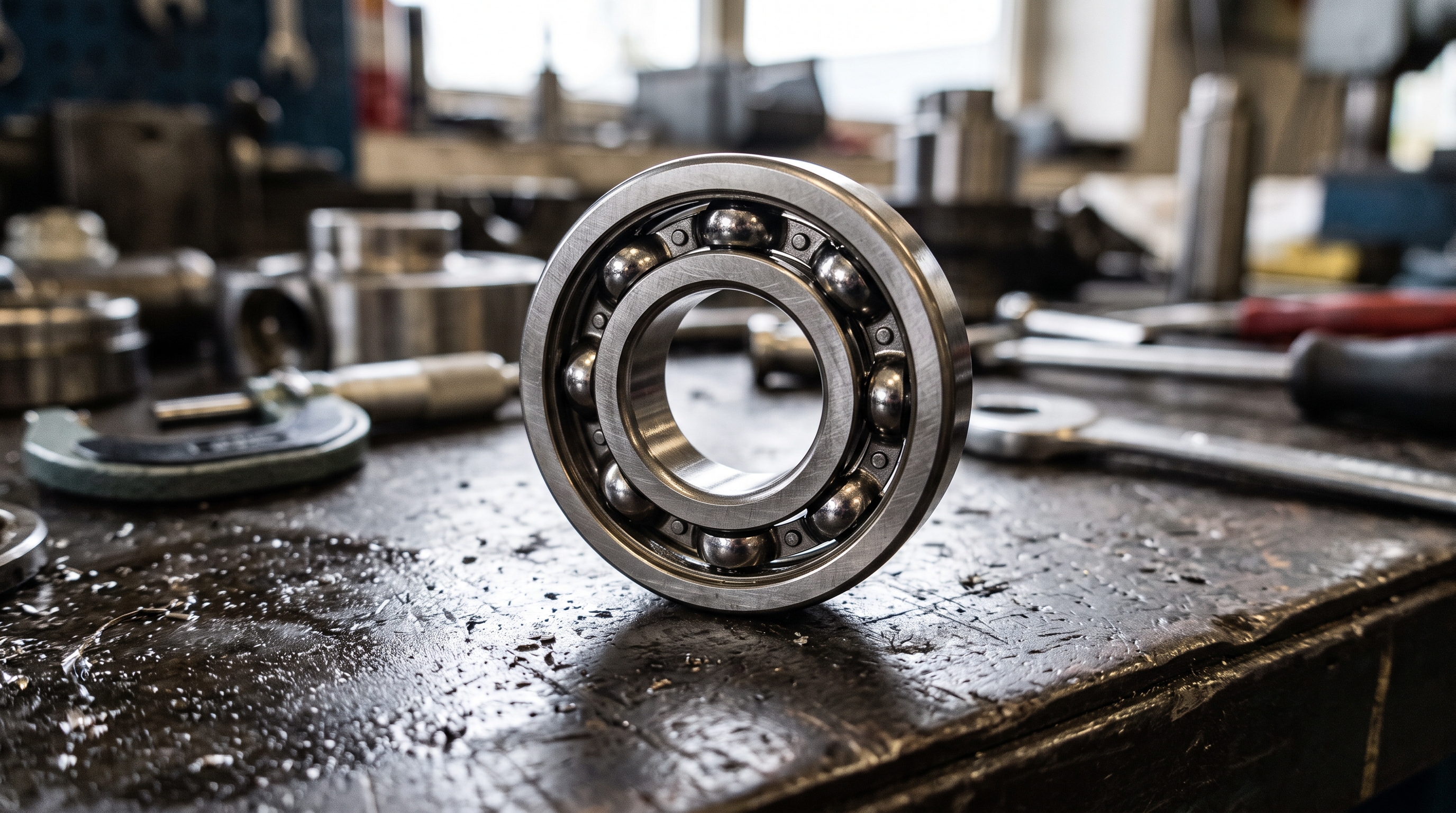

Шариковые модели используют сферические тела. Контакт здесь точечный. Это дает минимальное трение, высокие обороты, низкий уровень шума и низкий нагрев. Такие узлы прощают небольшие погрешности монтажа. Но есть и минус: шарик давит на малую площадь, поэтому конструкция плохо переносит удары и тяжелые нагрузки.

Роликовые модели работают по линии контакта. Площадь соприкосновения значительно больше, что позволяет выдерживать радикально более высокие радиальные нагрузки и вибрации. Плата за прочность - это ограничение по скорости. Из-за большего трения ролики сильнее греются и не подходят для сверхвысоких оборотов.

Как выбрать: сравнение по критериям

Чтобы не усложнять, достаточно посмотреть на три основных параметра.

Скорость вращения. Если нужны высокие обороты при умеренной нагрузке, лучше остановиться на первом типе. Они спокойно работают на больших скоростях и не перегреваются. Вторые в таких условиях начинают греться слишком сильно.
Грузоподъемность. Здесь ситуация обратная. Когда речь идет о тяжелой технике - конвейерах, дробилках или буксах железнодорожных вагонов - выбор в пользу линейного контакта очевиден. Такие опоры спокойно держат вес, который для точечного касания оказался бы критическим. Если вал может перекашиваться, берут сферические исполнения с бочкообразными телами качения: они прощают небольшие погрешности установки.
Осевые и комбинированные нагрузки. Радиально-упорные варианты с шариками отлично справляются со смешанным воздействием на высоких скоростях - например, в насосах. А вот для тихоходных узлов с большим осевым давлением чаще используют конические модификации.

Если вал должен вращаться на высоких оборотах и без сильного шума, лучше брать вариант с шариками. Если узел стоит под постоянным давлением, вибрацией или ударами - нужны ролики. Это как выбор между легковым автомобилем и грузовиком - на легковой приятно ездить быстро, но много кирпичей он не увезет, а грузовик тянет тонны, но не разгоняется как спорткар. Если корпус был забит шариками, не стоит туда впихивать ролики, и наоборот. Заводской конструктор уже все посчитал.

Универсального решения не существует. Иногда в одном агрегате используют оба типа: например, одна деталь держит основную массу ротора, а вторая фиксирует его положение по оси. Не стоит экономить, ставя легкий узел туда, где конструкцией предусмотрен тяжелый, и наоборот - не нужно перегружать механизм излишне массивными элементами, если это снизит КПД из-за трения.

Вопросы и ответы (FAQ)

Можно ли поставить один тип вместо другого, если размеры совпадают?

Физически установить можно, но делать это без расчетов не рекомендуется. У них разная предельная частота вращения и чувствительность к перекосам. Результатом станет перегрев или разрушение.

Почему изделия с роликами шумят сильнее?

Тут все просто. Крупное тело качения давит на дорожку по целой линии, отсюда и шум. Сфера соприкасается с поверхностью только в одной точке, поэтому работает заметно тише и мягче.

Что лучше для высокоскоростного шпинделя?

Однозначно вариант со сферическими элементами. На больших оборотах важно, чтобы трение было минимальным. Чаще всего сюда ставят высокоточные радиально-упорные исполнения.

Что лучше держит удар?

Сферические (бочкообразные) версии. Они спокойно переносят удары и одновременно подстраиваются под прогиб вала, если тот возникает под нагрузкой.

В чем преимущество конической конструкции?

Она тянет гораздо большую комбинированную нагрузку за счет развитой площади касания. Но за это приходится платить: по скорости она уступает шариковой, а при установке нужно точно выставлять зазоры.
