Шарнирные подшипники: выбор и применение в спецтехнике

Шарнирные узлы, в отличие от привычных моделей, которые мы видим в колесах или моторах, созданы для функционирования с перекосами и серьезными усилиями. Их ставят в гидравлику экскаваторов, рулевое управление карьерных самосвалов и навесное оборудование бульдозеров.

Почему стандартные детали не подходят

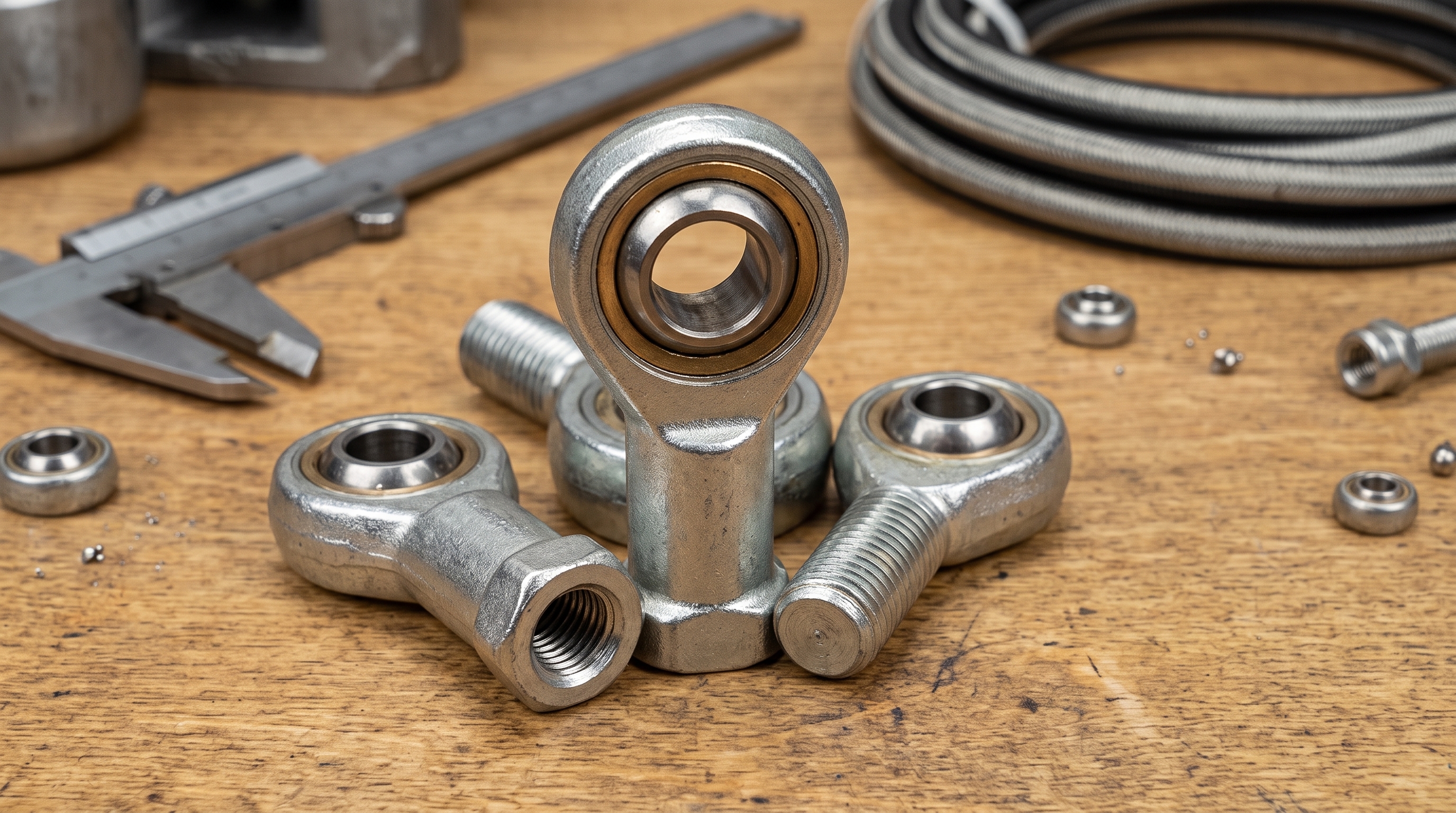

У шарнирного варианта особая конструкция. Внутреннее кольцо сделано выпуклым, а наружное - вогнутым. Благодаря этому вал может немного отклоняться в сторону, и элемент при этом продолжает нормально работать.

Обычная деталь в таких условиях быстро ломается. Шарики или ролики внутри начинают функционировать с перекосом, дорожки стираются неравномерно, появляется люфт и нагрев.

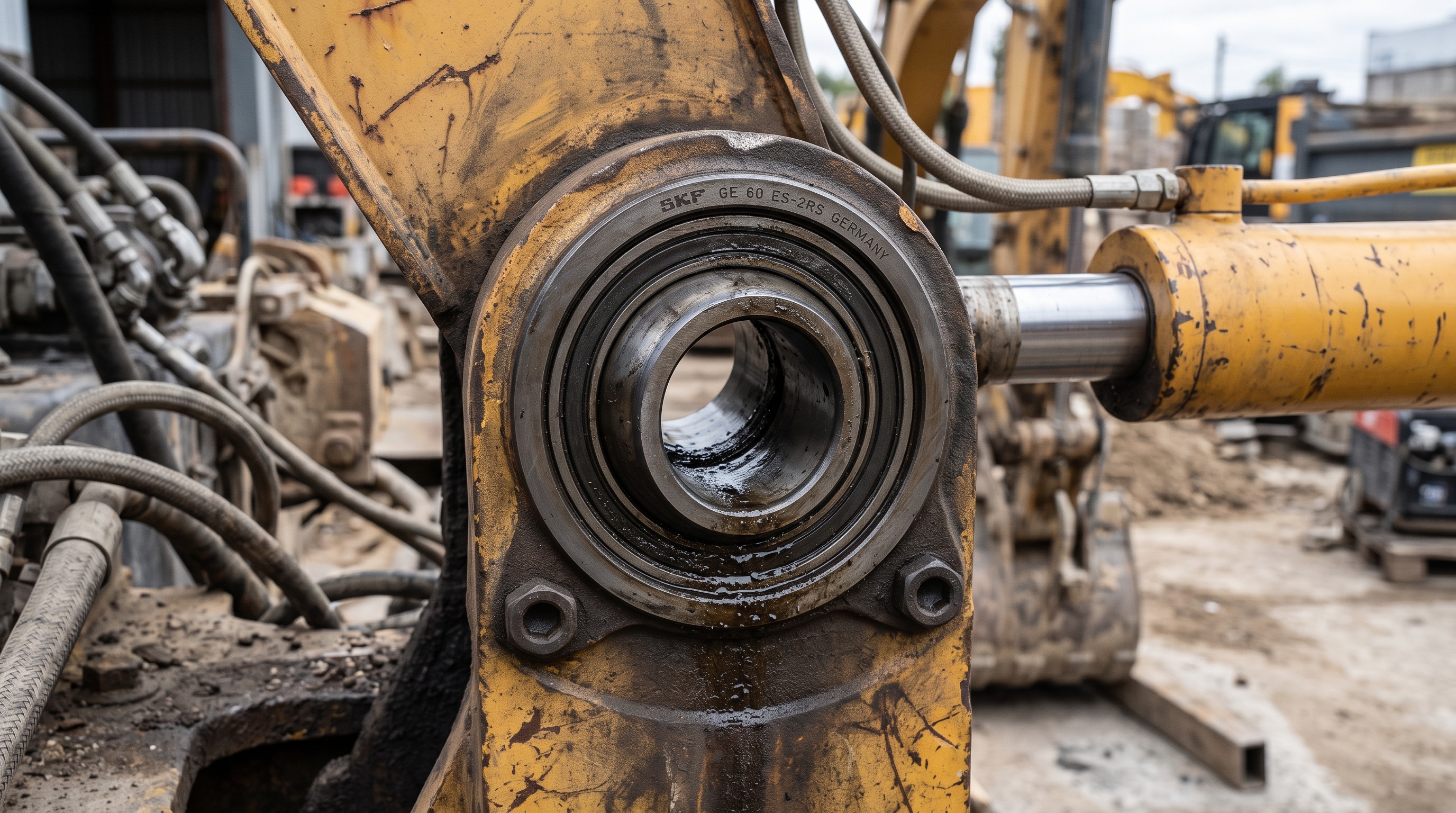

Сферические модели справляются с этими условиями. Они выдерживают удары и вибрацию, грязь и пыль (если стоят защитные уплотнения), медленное вращение под большим давлением, долгую эксплуатацию без частой смазки. Поэтому именно такие компоненты ставят в соединениях гидроцилиндров, стрел, тяг и рам.

Как все устроено в тяжелых условиях

В спецтехнике усилия почти никогда не бывают постоянными. Когда экскаватор копает, его стрела гнется, рама немного деформируется. В местах крепления появляются микроперекосы.

Если туда поставить жесткий элемент, вся энергия деформации пойдет на разрушение посадочного места. Подвижный шарнир воспринимает этот сдвиг как обычный рабочий момент. Кольца проворачиваются друг относительно друга, угол компенсируется, и машина продолжает трудиться.

В горной добыче условия еще суровее. Там добавляется высокая температура и абразивная пыль. Поэтому часто применяют модификации, которые не нужно смазывать. Внутри у них стоят вкладыши из специальных композитных материалов. Они действуют без масла и не прикипают к валу даже при сухом трении.

На что смотреть при выборе

Чтобы правильно подобрать такую продукцию, нужно учесть несколько моментов. Ошибка на этом этапе приведет к быстрой поломке.

Сначала определяют, куда направлено усилие:

Если вал давит перпендикулярно оси, подойдут стандартные радиальные исполнения.
Если давление идет по оси - нужны упорные варианты.
В обе стороны - ставят радиально-упорные модификации.

Если до места монтажа трудно добраться, лучше выбрать исполнение с отверстиями для смазки или самосмазывающуюся версию.

При установке важно следить за соосностью. Даже если деталь допускает перекос во время эксплуатации, начальный перекос при монтаже сильно сокращает срок службы.

Вопросы - ответы

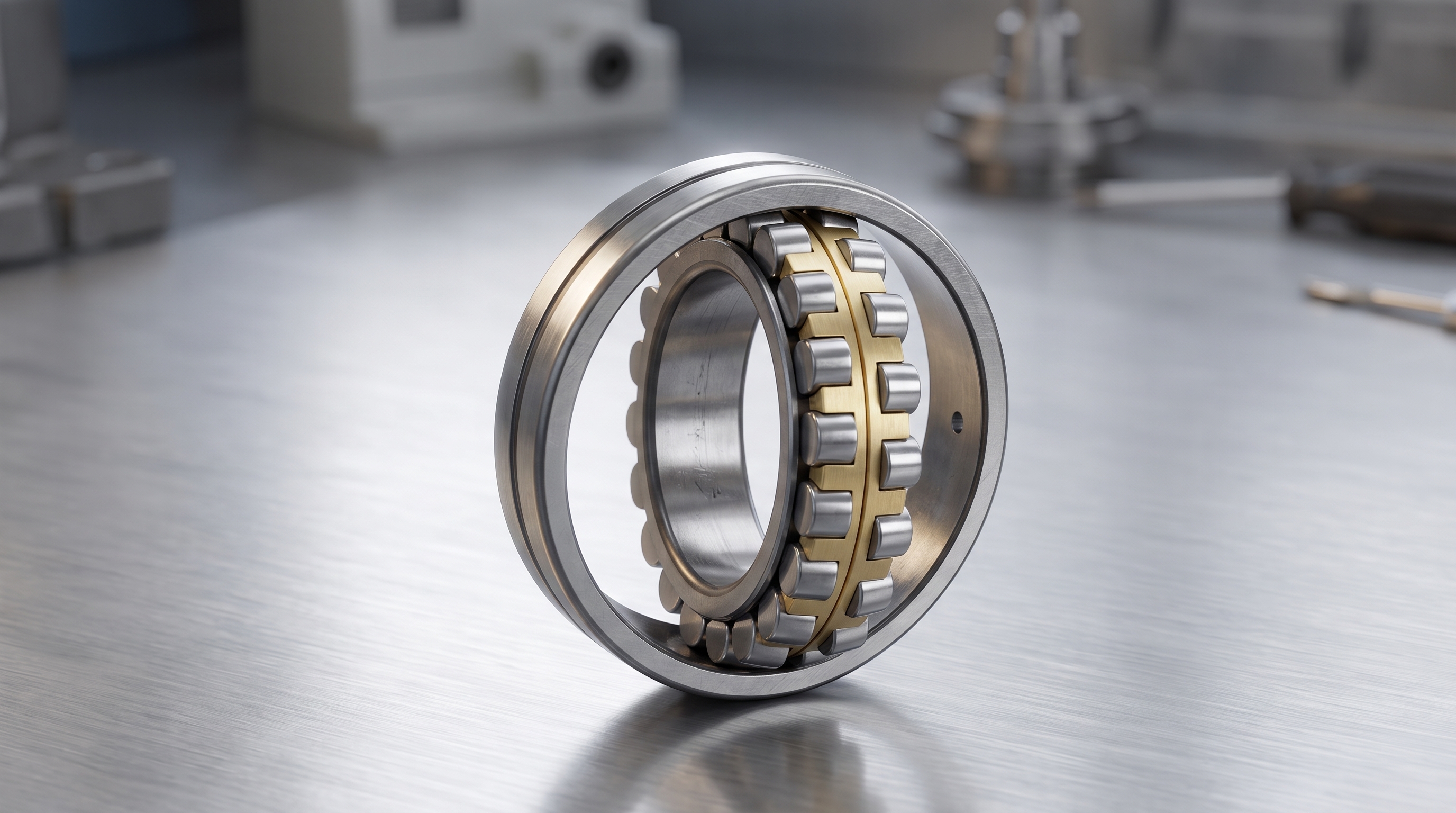

Чем шарнирный вариант отличается от сферического роликового?

Первый - это узел скольжения. Одно кольцо просто скользит по другому без шариков или роликов. У второго между кольцами стоят бочкообразные ролики. Шарнирный лучше держит удары и работает при малых углах качания.

Можно ли применять такие детали без смазки?

Да, есть серии с самосмазывающимися вкладышами. В маркировке обычно присутствуют специальные буквы. Обычные модели «сталь по стали» без смазки использовать нельзя - они быстро выходят из строя.

Что происходит при износе?

Появляется люфт. В гидроцилиндрах это слышно, как стук при смене направления движения. Если не заменить деталь вовремя, разбивается посадочное отверстие в корпусе или проушине.

Почему узел ломается при запрессовке?

Из-за перекоса или слишком сильного натяга. Наружное кольцо у таких изделий тонкое. Запрессовывать нужно аккуратно, через оправку, и давить только на то кольцо, которое садится в отверстие.

Подходят ли эти компоненты для быстрых валов?

Нет. Они рассчитаны на медленные качательные движения. На высокой скорости узел перегревается, смазка выдавливается, и деталь выходит из строя. Для быстрых валов с перекосом применяют сферические роликовые модели.
